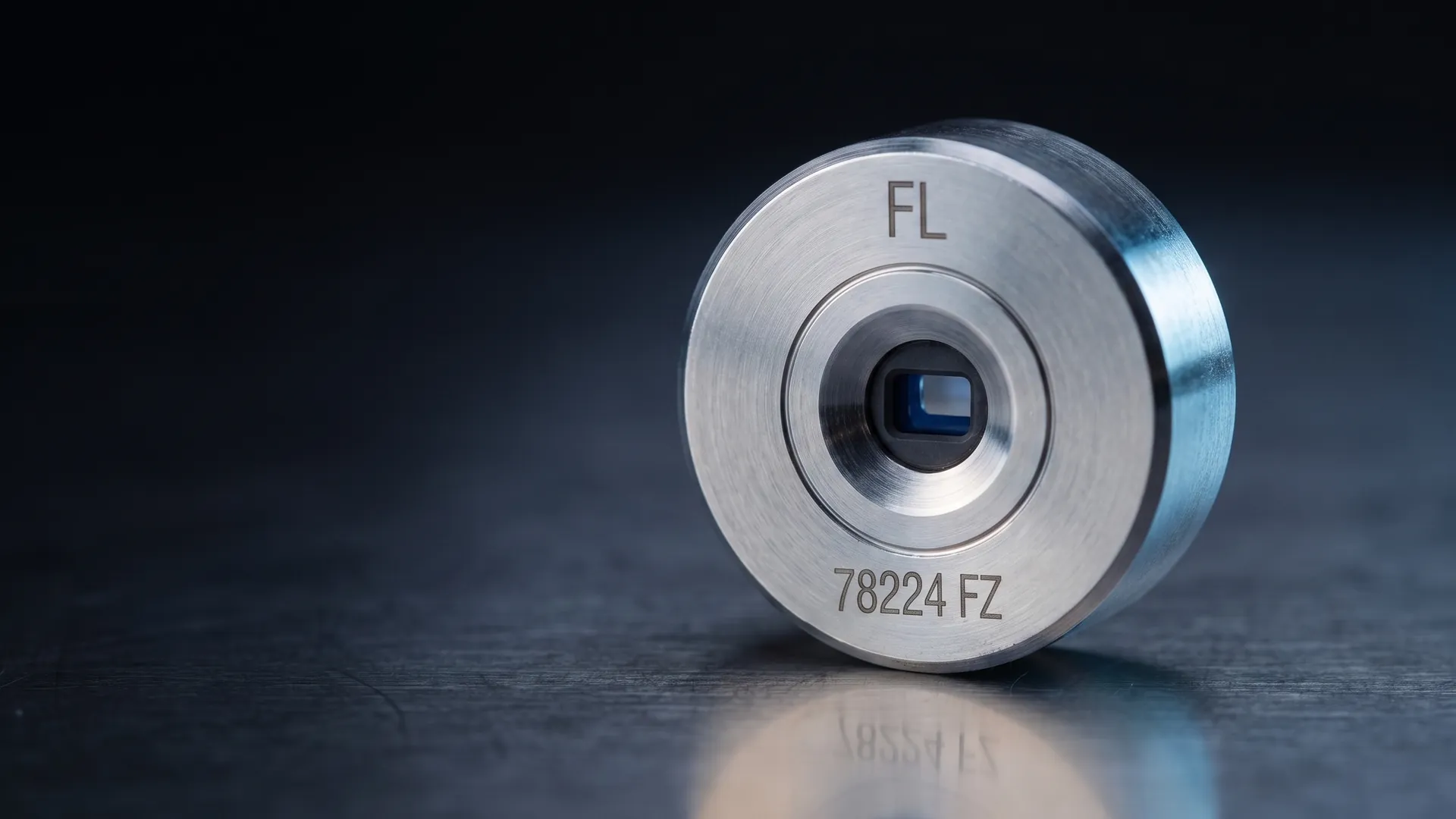

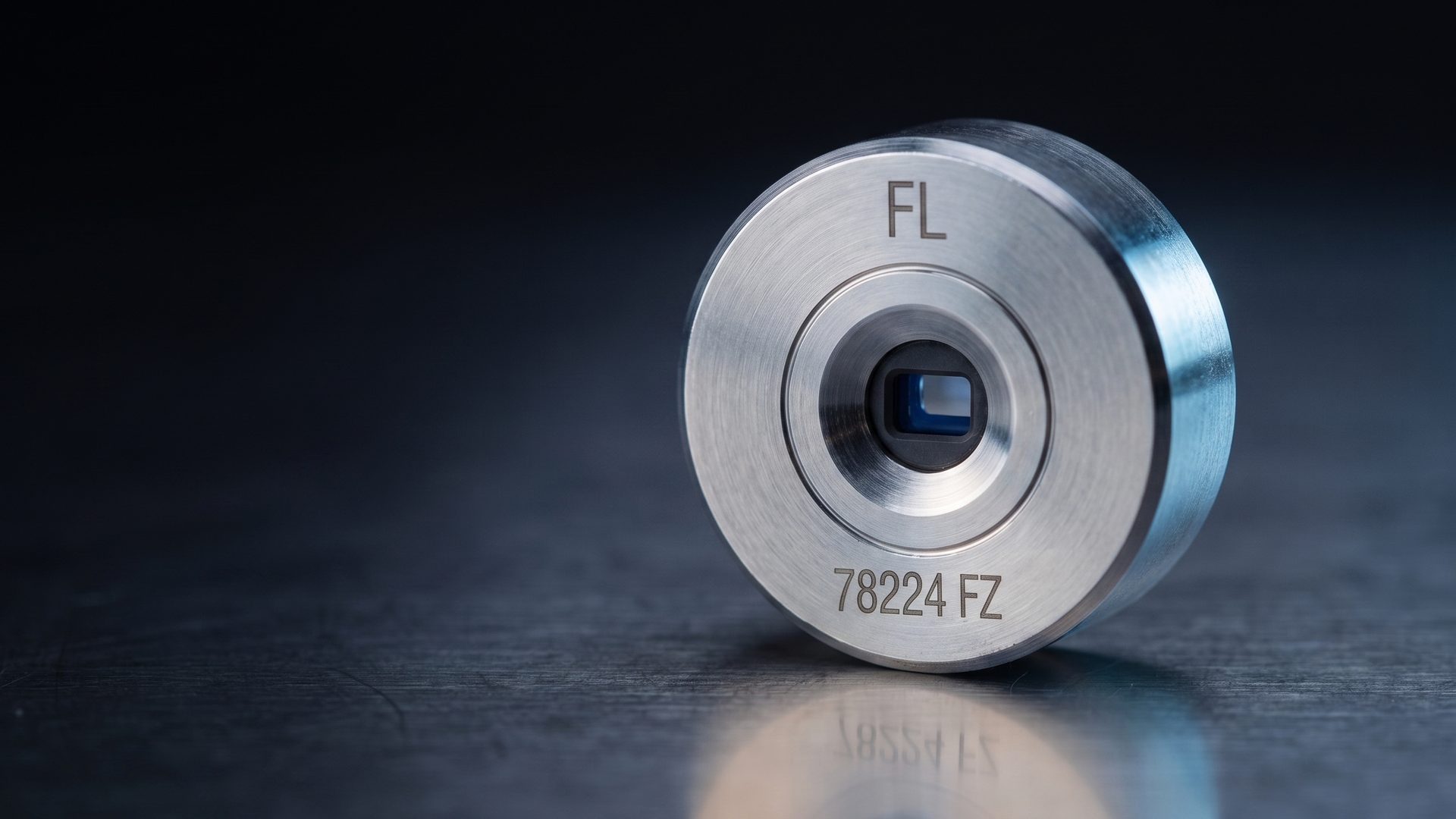

Profil- & Formziehwerkzeuge

Auf einen Blick

Geeignet für

Draht mit nicht-rundem Querschnitt — Flachdraht, Quadrat, Sechskant, Rechteck, Oval und Sonderprofile

Werkstoffe

Hartmetall, auf Wunsch auch gehärteter Stahl oder Keramik

Lieferform

Rohling oder einbaufertiges Werkzeug — auftragsbezogen nach Zeichnung in Herborn

Auslegung

inklusive Zwischenformen, wenn das Profil über mehrere Züge entsteht

Oberfläche

Politur der profilierten Bohrung in Handarbeit mit Diamantpasten

Qualität

jedes Werkzeug vor Auslieferung vermessen, Messprotokoll auf Wunsch

Typische Anwendungen

Profil- und Formdrähte als Vorprodukte für Federn, Führungsschienen, Kontaktelemente, Dichtungsträger und viele Sonderteile

Wann sind Profil- & Formziehwerkzeuge die richtige Wahl?

• Flachdraht, Quadrat, Sechskant oder Sonderprofil ziehenDie Kernanwendung: Die profilierte Hartmetall-Bohrung muss an Kanten und Übergängen ebenso präzise sein wie ein runder Ziehstein in der Führungszone.
• Runden Draht ziehenDann ist der runde Ziehstein das passende Werkzeug — die Umformung verteilt sich gleichmäßig über den Umfang.
• Schneid-, Stanz- oder Verschleißteil aus HartmetallWerkzeuge jenseits des Ziehens sind ein Fall für unsere Sonderwerkzeuge nach Zeichnung.
• Erst den Prozess verstehenDie Anwendungsseite Profil- & Formdraht ziehen zeigt den Prozessblick mit Herausforderungen und Parametern.
• Noch unklar, welches Werkzeug passtDer Werkzeugfinder führt Schritt für Schritt zur passenden Anfrage.

Warum Profilziehen anspruchsvoller ist als Rundziehen

Beim runden Ziehstein verteilt sich die Umformung gleichmäßig über den Umfang. Ein Profil verhält sich anders: An den Kanten fließt das Material schwerer als an den Flächen, die Querschnittsabnahme ist über den Umfang ungleich verteilt. Wird das nicht sauber ausgelegt, bleiben Kanten unterfüllt, das Profil verzieht sich oder die Oberfläche reißt an den Übergängen auf.

Drei Punkte entscheiden über die Qualität eines Profilziehwerkzeugs:

• Profilgeometrie mit definierten Radien — scharfe Innenkanten im Werkzeug sind Sollbruchstellen, zu große Radien verfehlen die Zeichnungsmaße des Profils.
• Der Weg zum Profil — viele Formen entstehen über Zwischenstufen vom runden Ausgangsdraht. Die Aufteilung der Umformung auf die Züge legt fest, ob das Profil vollständig ausfüllt.

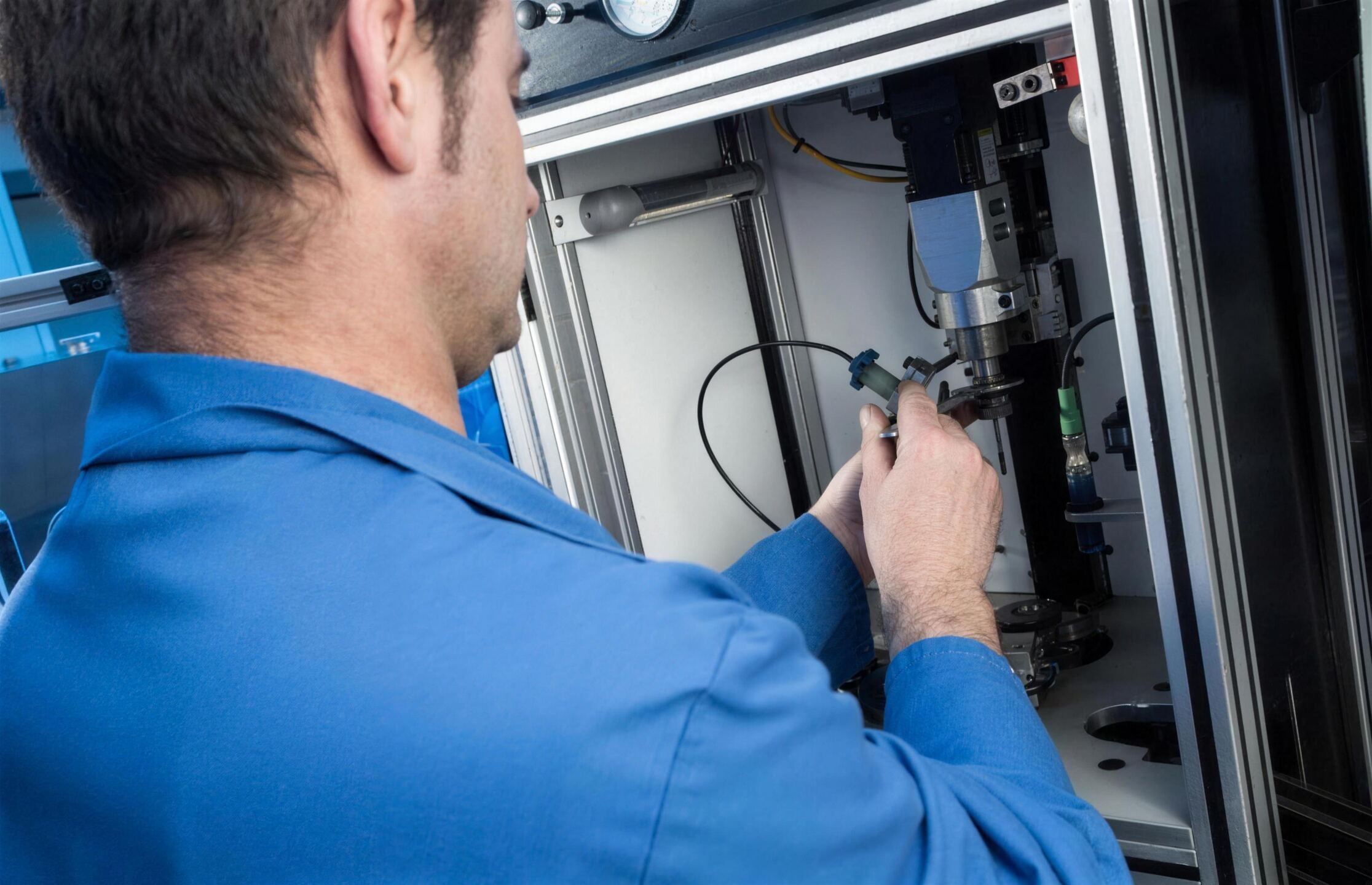

• Politur der profilierten Bohrung — Profilbohrungen lassen sich maschinell nur begrenzt polieren. Das Finish entsteht bei uns in Handarbeit mit Diamantpasten, wie bei allen Leng-Werkzeugen.

Fertigung nach Ihrer Zeichnung

Grundlage ist Ihre Profilzeichnung (PDF, DXF oder STEP) oder ein Musterstück. Wir prüfen die Machbarkeit, legen Werkzeuggeometrie und gegebenenfalls Zwischenformen aus und fertigen das Werkzeug aus Hartmetall — auf Wunsch auch aus gehärtetem Stahl oder Keramik, als Rohling oder einbaufertiges Werkzeug. Jedes Profilziehwerkzeug wird vor Auslieferung vermessen; ein Messprotokoll liefern wir auf Wunsch mit (Qualität).

Verschlissene Profilwerkzeuge müssen nicht automatisch ersetzt werden: Ob sich eine Nacharbeit lohnt, hängt von Profil und Verschleißbild ab — wir prüfen das Werkzeug und sagen es Ihnen ehrlich.

Typische Anwendungen

Profil- und Formdrähte sind Vorprodukte für Federn, Führungsschienen, Kontaktelemente, Dichtungsträger und viele Sonderteile. Den Prozessblick mit Herausforderungen und Parametern zeigt die Anwendungsseite Profil- & Formdraht ziehen. Für Werkzeuge jenseits des Ziehens — Schneid-, Stanz- und Verschleißteile aus Hartmetall — sind Sie bei den Sonderwerkzeugen richtig.
